DMG MORI DMC 650 V 2017
- Durum: kullanılmış
- yayınlanmış: 06/03/2026
- 25IND47553
Teknik veriler
- Durum: kullanılmış
- Yıl: 2017
Tanım

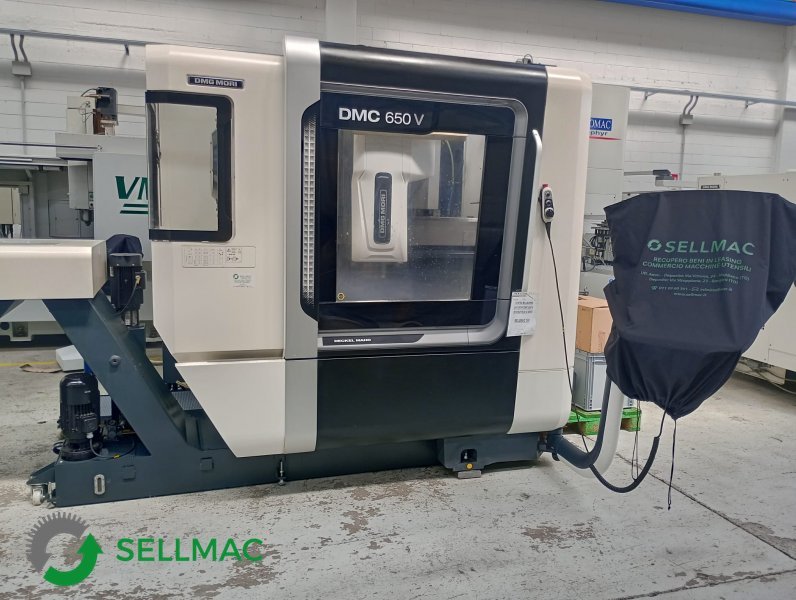

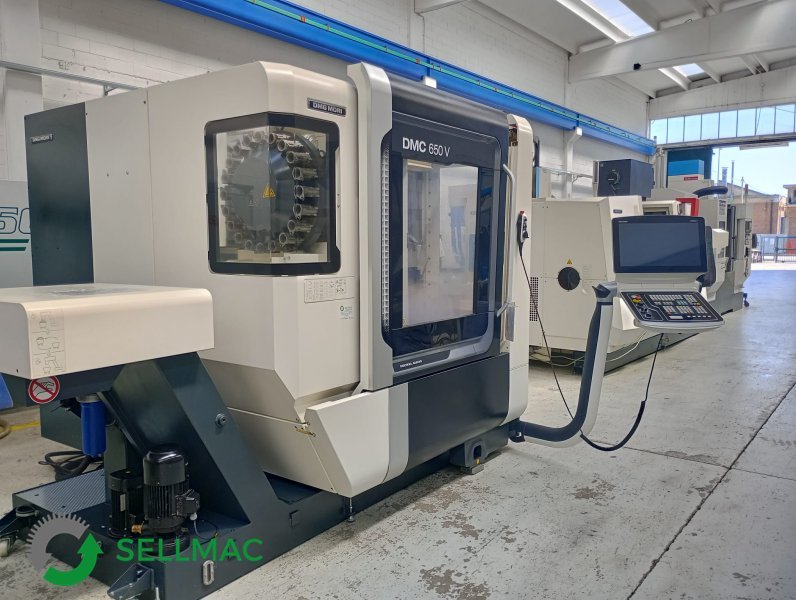

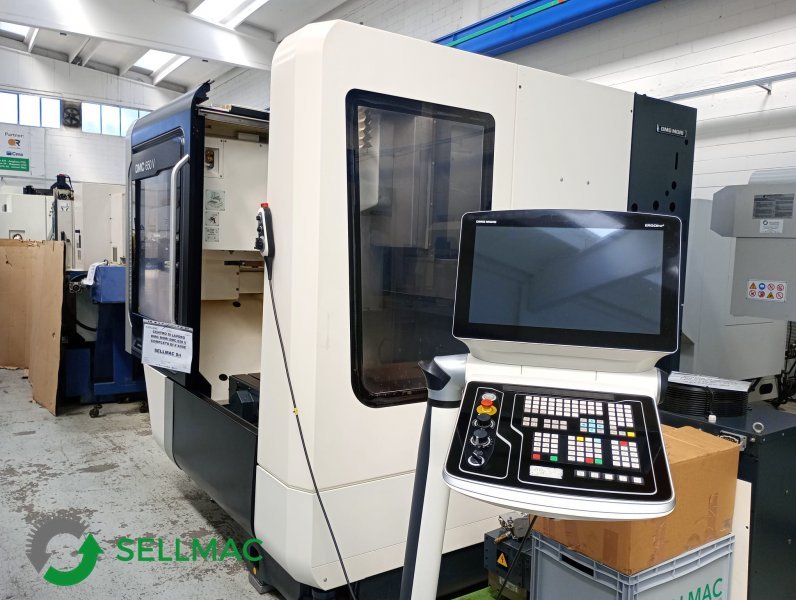

DMG MORI DMC 650 V İŞLEME MERKEZİ
Yıl 2017
Üretici DMG MORI
Model DMC 650 V

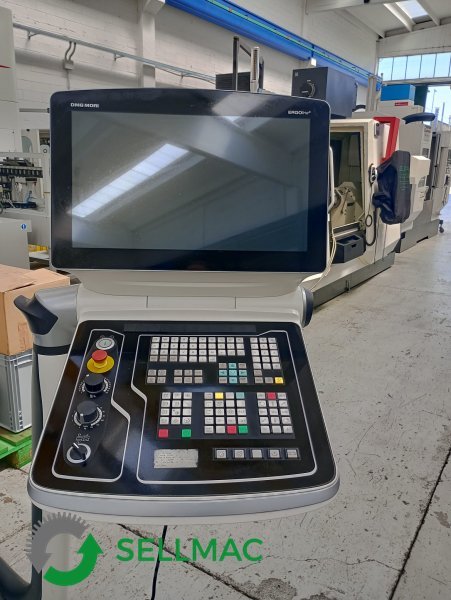

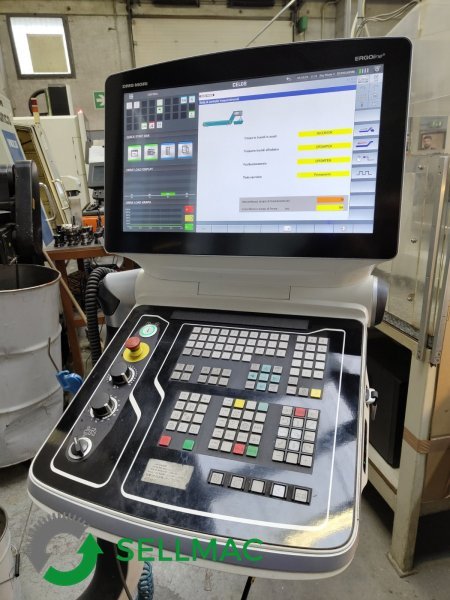

Siemens 840D ile Celos CNC
Boyutlar 4725 x 5090 mm, Y 2670 mm
Ağırlık 5.900 kg
ÖZELLİKLER
EKSEN HAREKETLERİ
X ...
DMG MORI DMC 650 V İŞLEME MERKEZİ
Yıl 2017
Üretici DMG MORI
Model DMC 650 V
Siemens 840D ile Celos CNC
Boyutlar 4725 x 5090 mm, Y 2670 mm
Ağırlık 5.900 kg
ÖZELLİKLER
EKSEN HAREKETLERİ
X ekseni 650 mm
Y ekseni 520 mm
Z ekseni 475 mm
Hızlı ilerleme 42 m/dak
Besleme hızı 42.000 mm/dak'ya kadar

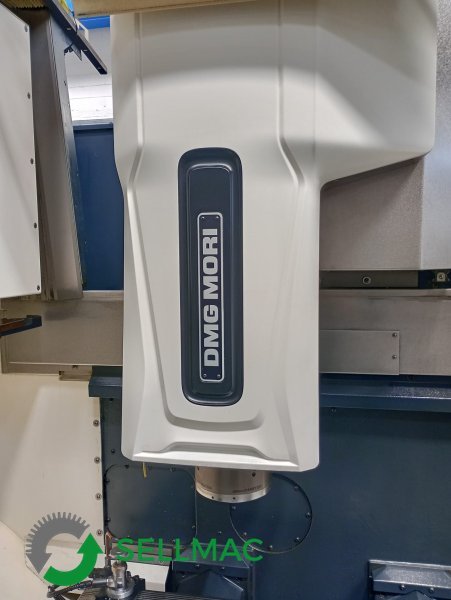

İŞ MİLİ speedMASTER
Hız
Sürekli programlanabilir 20.000 rpm
Kurulum modunda 800 rpm
Motor gücü
MAKS. %40 ED kW 35
%100 ED'de nominal güç kW 25
Tork
%40 ED'de maksimum iş mili torku Nm 130
%100 ED'de nominal tork Nm 86
Takım tutucu SK40
Takım çekme kuvveti kN 11,2

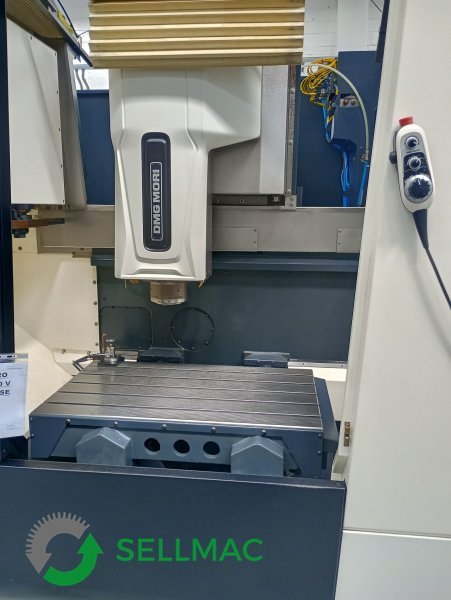

TABLO
Boyutlar mm 960 x 570
T-yuvaları arasındaki mesafe mm 100
Yuva sayısı adet 4/14H12
Referans yuva adet 1/14H7
Maks. 800 kg yük kapasitesi
Yükleme yüksekliği (köşe tabanı/masa tabanı) 800 mm
4. EKSEN - MORI SEIKI DDRT 200X NC BÖLME ÜNİTESİ
Merkez yüksekliği 140 mm
Masa çapı 200 mm
Merkez delik çapı 65H7 mm
Sıkıştırma yüzeyi çapı 50 mm
Sıkıştırma yuvası 14H6 mm
Sıkıştırma torku 600 Nm
Maksimum tork 280 Nm
Dönme hızı 150 rpm
Konumlandırma süresi 5 s
Tekrarlama süresi 3 s
Maksimum iş parçası çapı 250 mm
Maksimum dönme hızı 200 rpm
Yük
Tek taraftan sıkıştırıldığında iş parçasının ağırlığı maks. 102 kg
Maksimum dikey iş parçası yükü 100 kg
Punta ile maksimum dikey iş parçası yükü 250 kg
Maksimum yatay iş parçası yükü 250 kg
Ağırlık
NC döner tabla 115 kg
TAKIM ÖLÇÜMÜ TT160
Ölçüm hassasiyeti µm < 15
Ölçüm elemanının maksimum sapması 5 mm
Eksenel sapma kuvveti 8 N
Radyal sapma kuvveti 1 N
Maksimum ölçüm hızı m/dak 5
Koruma sınıfı (EN 60529) IP67
Çalışma sıcaklığı °C 10-40

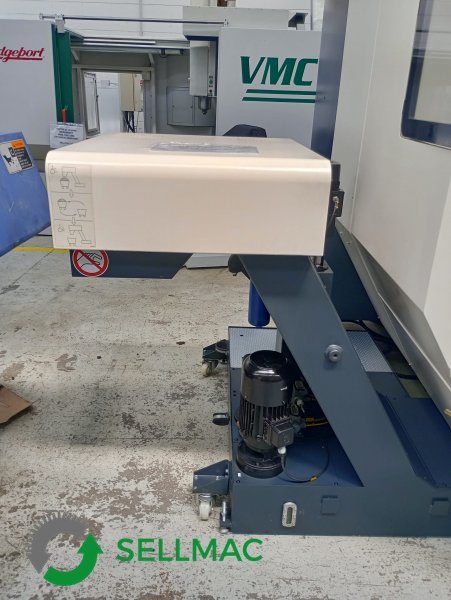

SOĞUTMA UZATMA SİSTEMLİ TALAŞ KONVEYÖRÜ
Doldurma hacmi 230 l
MAKİNE SOĞUTMA ÜNİTESİ
Etkin soğutma kapasitesi 4,5 kW
Soğutma devresi pompa min 40
Soğutucu akışkan R 134a
Soğutucu Su - Antifrogen® L % 70/30
Soğutma sıvısı dolum hacmi 38 l
Boşaltma sıcaklığı °C +15 - +30
İzin verilen ortam sıcaklığı °C +10 - +45
Doldurma olmadan ünite ağırlığı 130 kg
Diğer faydalı bilgiler
Çalışma saatleri: Yaklaşık 2200

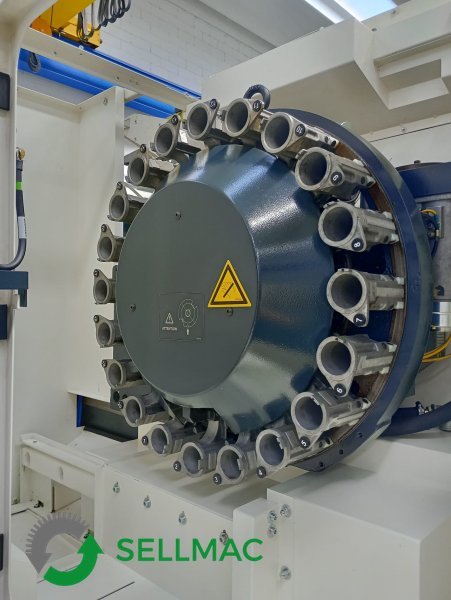

Alet magazini: 20 Slot makinesi
Makine, kullanım ve bakım kılavuzlarıyla birlikte teslim edilir
Gösterilen tüm teknik veriler gösterge niteliğindedir ve önceden haber verilmeksizin değiştirilebilir. Bu nedenle, bağlayıcı olarak kabul edilmemelidir.
Çalışma
CE uyumlu
