HERMLE C50 U dynamic 2009
- Durum: kullanılmış
- yayınlanmış: 16/10/2025
- 25IND47724
Teknik veriler
- Durum: kullanılmış
- Yıl: 2009
- X ekseni hareketi: 0/1000
Tanım
CNC – 5 Eksenli İşleme Merkezi HERMLE C50 U dinamik HEIDENHAIN iTNC 530, 2009 yılında üretilmiştir

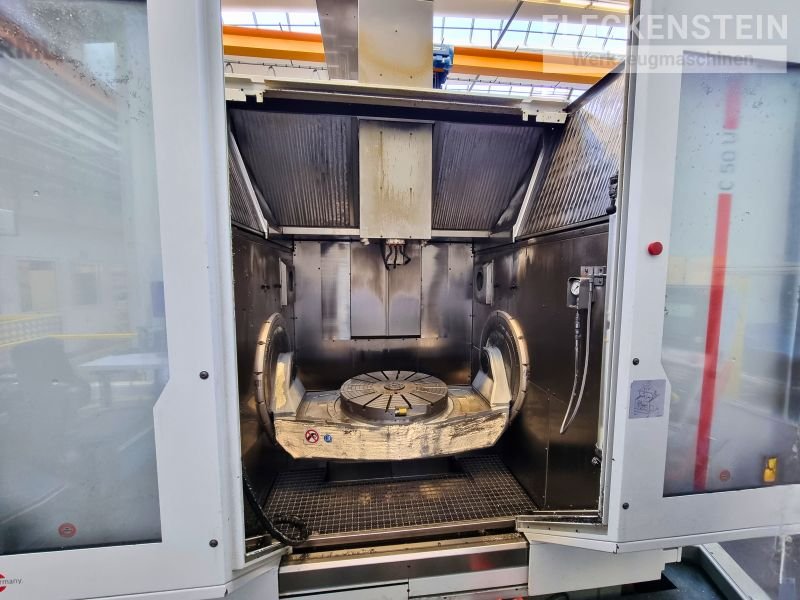

Çalışma alanı
X ekseni (yatay) 1.000 mm
Y ekseni (çapraz) 1.150 mm
Z ekseni (dikey) 750 ...
CNC – 5 Eksenli İşleme Merkezi HERMLE C50 U dinamik HEIDENHAIN iTNC 530, 2009 yılında üretilmiştir
Çalışma alanı
X ekseni (yatay) 1.000 mm
Y ekseni (çapraz) 1.150 mm
Z ekseni (dikey) 750 mm
Mil ucundan tablaya olan mesafe 950 mm
Tabla merkezinden Y ekseni hareket mesafesi + 500 / - 600 mm
Maksimum iş parçası çapı Ø 1.000 mm
Maksimum iş parçası yüksekliği 810 mm

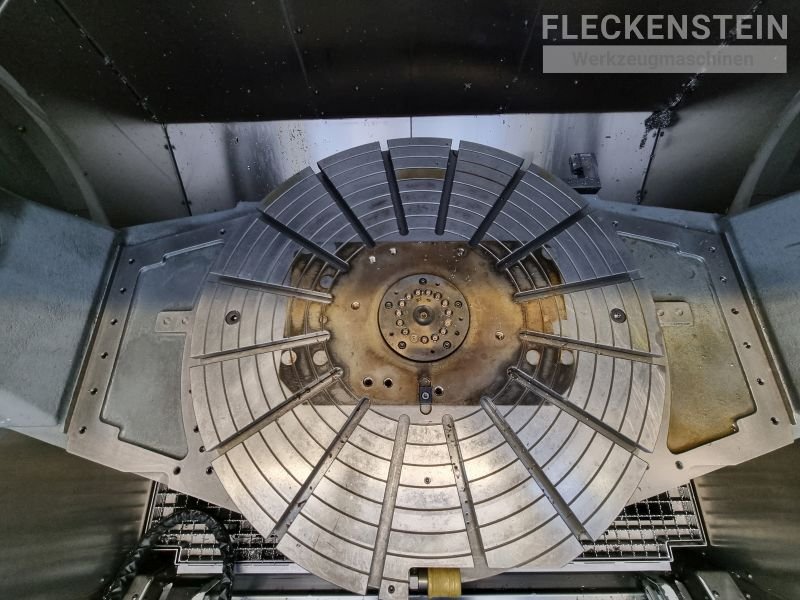

NC Döner Tabla
Makine yatağının yan duvarlarında her iki tarafta rulmanlı ve A ekseninde tandem tahrikli NC döner tabla.
Bakım gerektirmeyen, doğrudan tahrikli döner tabla, tamamen boşluksuz çalışır.
Hermle tork motorlu (tip SRT D700) C ekseninin döner tahriki su soğutmalıdır.
Çap sıkma yüzeyi Ø 700 mm
Maksimum tabla yükü 2.000 kg
Çıkış dairesi Ø 1.310 mm
T-kanal sayısı (radyal) 16 adet 14 H7
C ekseni dönüş aralığı 360 derece
C ekseni sıkma torku 10.000 Nm Hidrolik
C ekseni tutma torku 1.190 Nm
A ekseni dönüş aralığı (+100/-130) derece
A ekseni tutma torku 9.130 Nm kalıcı konum kontrolü
15 kat döner besleme

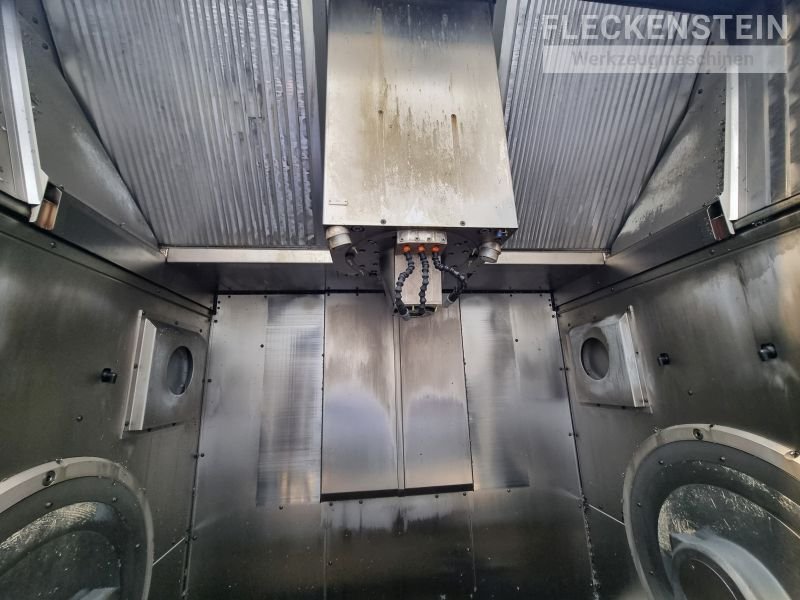

Freze mili, KESSLER
Maksimum Güç (%100 ED) 1.550 dev/dak'dan itibaren 17,5 kW
Maksimum sürekli tork (%100) 108 Nm
Mil hızı 20 - 18.000 dev/dak
Takım tutucu HSK-A63
Maksimum takım çapı Ø 160 mm
Ön yataktaki mil çapı. Ø 70 mm

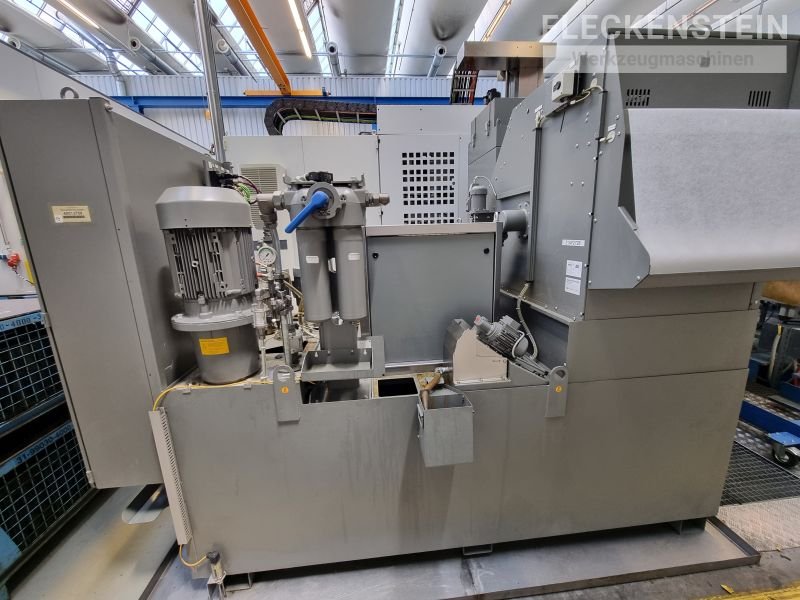

Yüksek basınçlı iç soğutma 80 bar
Çalışma alanı
X ekseni (yatay) 1.000 mm
Y ekseni (çapraz) 1.150 mm
Z ekseni (dikey) 750 mm
Mil ucundan tablaya olan mesafe 950 mm
Tabla merkezinden Y ekseni hareketi + 500 / - 600 mm
Maksimum iş parçası çapı Ø 1.000 mm
Maksimum İş parçası yüksekliği 810 mm
Magazin ve Takım Değiştirici
Takım pozisyonu sayısı 60
Takım tutucu HSK-A63
Maksimum takım uzunluğu 430 mm
Maksimum takım çapı Ø160 mm
Maksimum takım ağırlığı 15 kg
Maksimum toplam yük 480 kg
DIN / şekil DIN 69063
