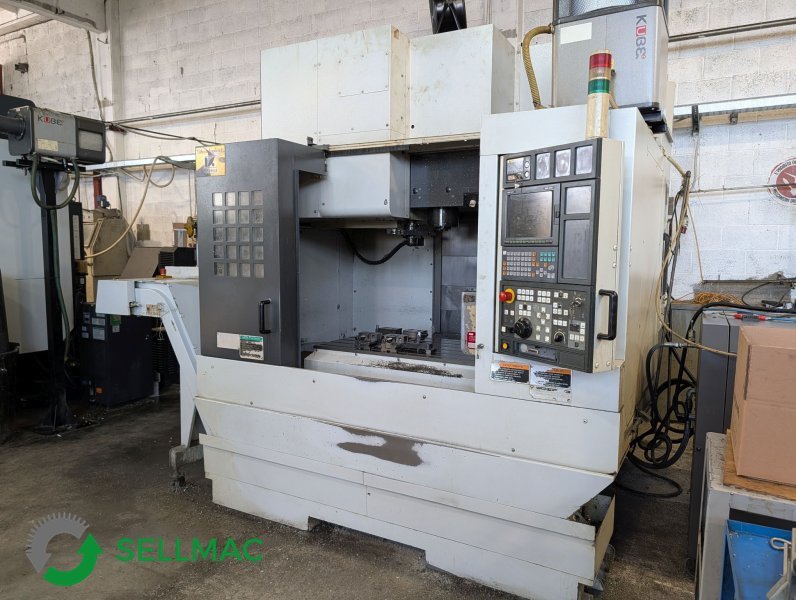

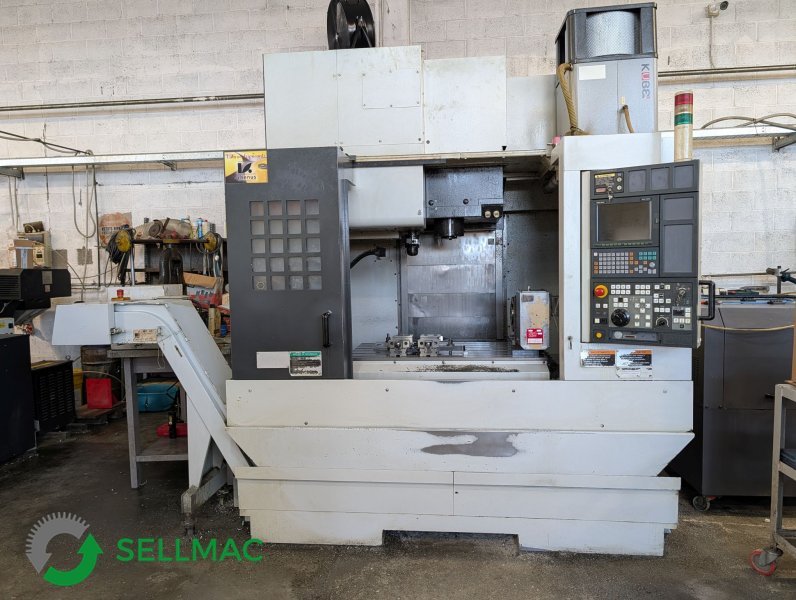

MORI SEIKI NV 5000 Alpha 1A/40 2006
- Durum: kullanılmış
- yayınlanmış: 23/04/2026
- 26IND48965
Teknik veriler
- Durum: kullanılmış
- Yıl: 2006
Tanım
MSX-501 CNC (MAPPS-M Diyaloglu)
ÖZELLİKLER
1. İŞLEME KAPASİTESİ VE HAREKET MESAFESİ
• X Ekseni Hareket Mesafesi: 800 mm
• Y Ekseni Hareket Mesafesi: 510 mm
• Z Ekseni Hareket Mesafesi: ...
MSX-501 CNC (MAPPS-M Diyaloglu)
ÖZELLİKLER
1. İŞLEME KAPASİTESİ VE HAREKET MESAFESİ
• X Ekseni Hareket Mesafesi: 800 mm
• Y Ekseni Hareket Mesafesi: 510 mm
• Z Ekseni Hareket Mesafesi: 510 mm
• Tabla üstü ile iş mili ucu arasındaki mesafe: 150 - 660 mm

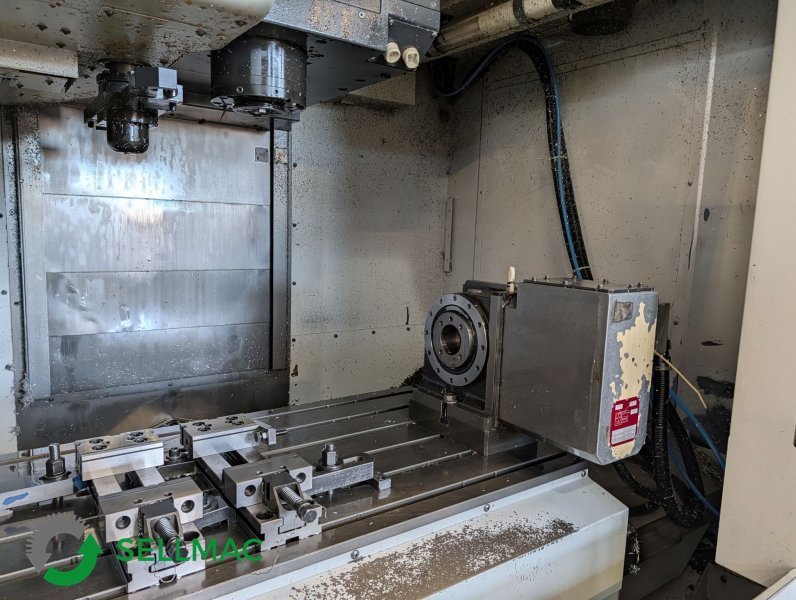

2. TABLA
• Tabla Ölçüleri: 1.100 x 600 mm
• Maksimum Yük Kapasitesi: 1.000 kg
• Konfigürasyon: 6 x 18 mm T-Kanallar

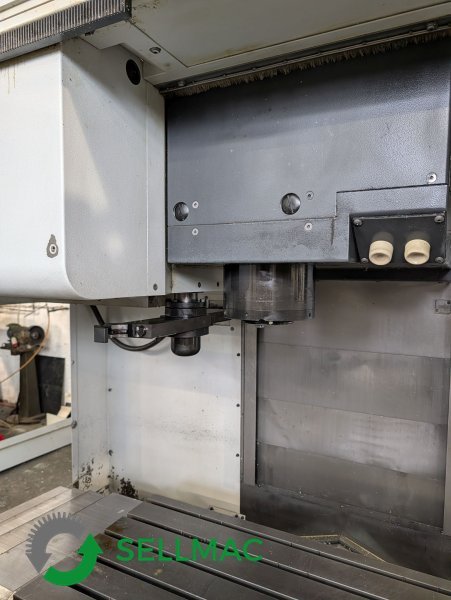

3. İŞ MİLİ
• Dönme Hızı: 14.000 rpm
• İş Mili Bağlantısı: MAS BT-40 (7/24 Konik No. 40)
• Yatak İç Çapı: 65 mm
• Motor Gücü (30 dk/sürekli): 22 / 18,5 kW

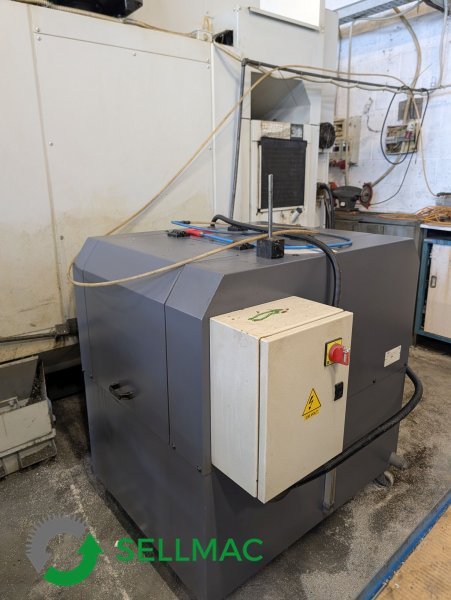

• Soğutma: İş mili soğutma buzdolabı dahildir
4. BESLEME VE HASSASİYET
• Hızlı besleme: 42.000 mm/dak
• JOG besleme: 0 - 1.260 mm/dak
• Konumlandırma hassasiyeti: 0,005 mm (tüm hareket boyunca)
• Konumlandırma tekrarlanabilirliği: ± 0,001 mm
5. TAKIM DEĞİŞİMİ (ATC)
• Magazin kapasitesi: 30 pozisyon
• Takım tutucu tipi: MAS BT-40 (90° çekme şaftı)
• Maksimum takım çapı: 80 mm (bitişik boş pozisyonlarla 125 mm)
• Maksimum takım uzunluğu: 300 mm
• Maksimum takım ağırlığı: 8 kg
• Takım değiştirme süresi (talaştan talaşa): 2,6 saniye (takımdan takıma 1,0 saniye)

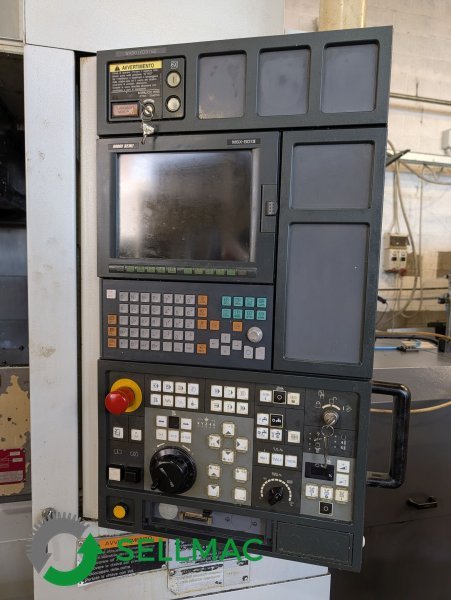

6. CNC ÖZELLİKLERİ (Mori Seiki MSX-501)
• Monitör: 10,4" TFT renkli aktif matris
• Program hafızası: 320 m (63 kaydedilebilir program)
• Ana fonksiyonlar:
o Yüksek hızlı 2B profil kontrolü için İLERİ BAKMA (G08)
o Senkronize kılavuz çekme (Sert Kılavuz Çekme)
o Helisel interpolasyon
o Yük Monitörü (kesme kuvveti yönetimi)
o Standart RS-232-C ve PCMCIA arayüzleri
7. BOYUTLAR, AĞIRLIKLAR VE GÜÇ TÜKETİMİ
• Makine yüksekliği: 2.603 mm
• Kurulum alanı: 2.788 x 2.710 mm
• Makine ağırlığı: 6.960 kg
• Kurulu elektrik gücü: 50,5 kVA
• Soğutma sıvısı tankı kapasitesi: 275 litre
8. DAHİL EDİLEN EKİPMAN VE AKSESUARLAR
• Talaş tahliyesi: Sol taraf konveyörü
• Soğutma sıvısı: Ek yüksek basınç pompası (50 atm) ve çift ile mil içi soğutma sıvısı arayüzü (Tip-B) Filtre
• Temizleme sistemi: Pnömatik
• Sinyalizasyon: Döngü sonu ışığı ve sesli alarm
• Transformatör: Dahil (380V/50Hz > 200V/60Hz)
Makine, kullanım kılavuzları, test sertifikaları ve CE beyanı ile birlikte teslim edilir.
Gösterilen tüm teknik veriler gösterge niteliğindedir ve önceden haber verilmeksizin değiştirilebilir ve bu nedenle bağlayıcı olarak kabul edilmemelidir.
CE uyumlu
