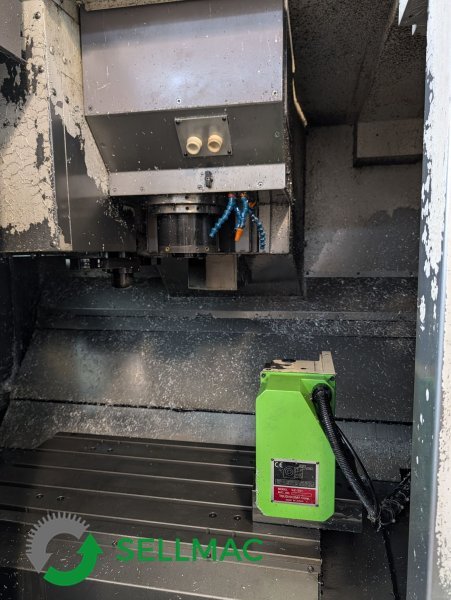

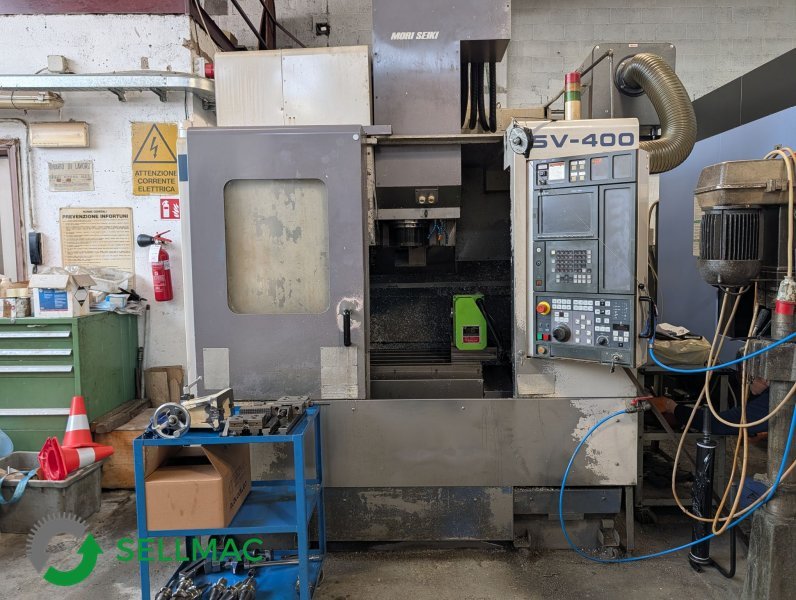

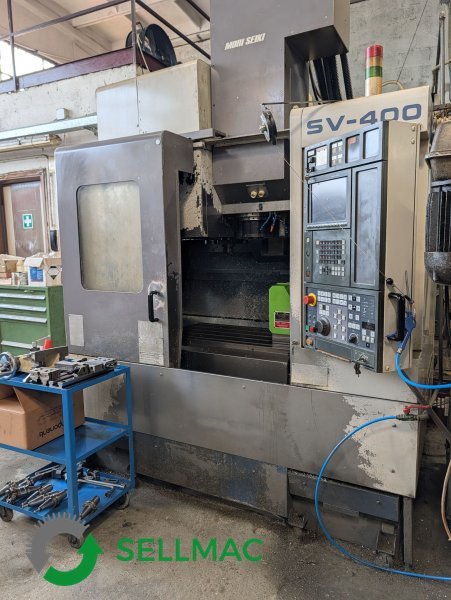

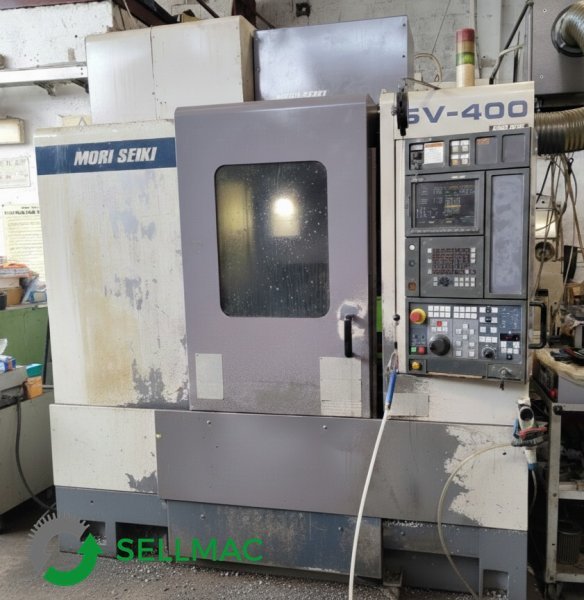

MORI SEIKI SV 400 1998

Durum: kullanılmış
yayınlanmış: 23/04/2026
26IND48966

Miniatura immagine annuncio MORI SEIKI SV 400 1998

Teknik veriler

Durum: kullanılmış
Yıl: 1998

Tanım

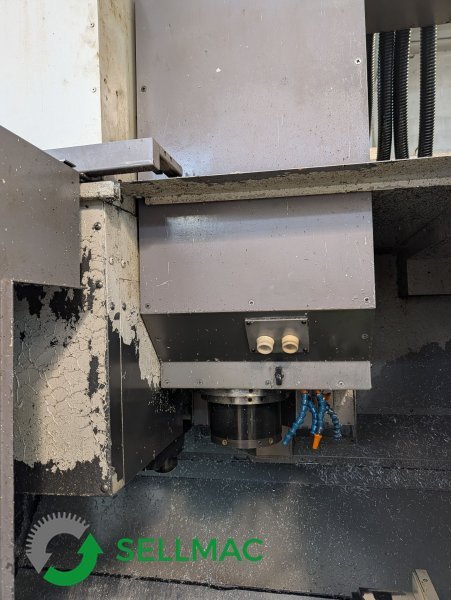

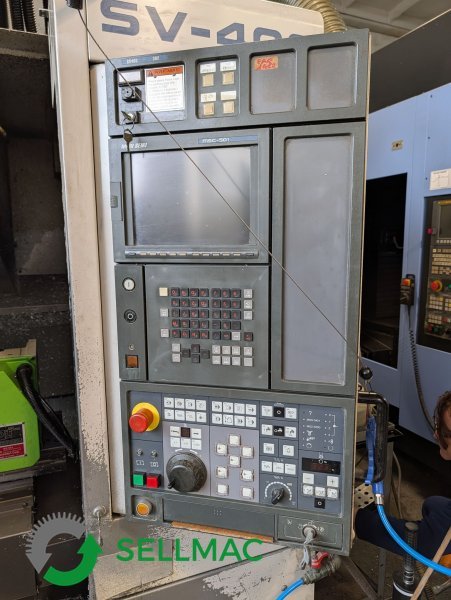

MORI-FANUC CNC (MSC-518 / MSC-501 Modelleri) Özellikler 1. Kapasite ve Tabla • Tabla boyutları: 900 x 500 mm • X ekseni hareketi (boylamasına): 600 mm • Y ekseni hareketi (enine): 430 mm • Z ekseni hareketi (dikey): 460 mm • Mil ucu-tabana mesafesi: 150 - 610 mm • Maksimum tabla yükü: 500 kg • Tabla konfigürasyonu: 4 T-yuvası (18 mm x 100 mm merkez mesafesi) 2. Mil • Mil bağlantısı: BT 40 • Maksimum hız: 12.000 rpm • Mil motor gücü: 22 / 18,5 kW • Ön yatak iç çapı: 85 mm 3. Takım Değiştirici (ATC) • Magazin içindeki takım sayısı: 30 istasyon • Takım tutucu tipi: BT 40 • • Maksimum takım çapı (bitişik): 80 mm • Maksimum takım çapı (bitişik olmayan): 125 mm • Maksimum takım uzunluğu: 300 mm • Maksimum takım ağırlığı: 8 kg • Takım değiştirme süresi (talaştan talaşa): 3,2 saniye 4. Beslemeler ve Motorlar • Hızlı beslemeler (X, Y, Z): 32.000 mm/dak • Maksimum çalışma beslemesi: 16.000 mm/dak • Eksen motor gücü (X/Y): 2,1 kW • Z ekseni motor gücü: 4,4 kW 5. Hassasiyet ve Kontrol • Sayısal Kontrol: MORI-FANUC (MSC-518 / MSC-501 modelleri) • Hafıza: 320 metre • Fonksiyonlar: Helisel interpolasyon, Kesme kuvveti kontrolü (Güç Monitörü) 6. Boyutlar, Ağırlık ve Kurulum • Zemin alanı (yaklaşık): 2200 x 2550 mm • Makine yüksekliği: 2770 mm • Makine ağırlığı: 5.200 kg • Toplam kurulu güç: 50,2 kVA • Güç kaynağı: 380 V, 50 Hz Özel Aksesuarlar • Yüksek basınçlı soğutma sıvısı: Takımın merkezinden geçen 50 bar sistem. • 4. Eksen: 200 mm ped ve punta ile Tsudakoma RN-150R model döner tabla. • Talaş yönetimi: 2 arka çıkışlı talaş konveyörü. • İş parçalarını temizlemek için hava üfleyici. • Tam koruma muhafazası ve çevrim sonu ışığı. • Arayüz: Harici çevre birimlerini bağlamak için RS-232 çıkışı. Gösterilen tüm teknik veriler gösterge niteliğindedir ve önceden haber verilmeksizin değiştirilebilir. Bu nedenle bağlayıcı olarak kabul edilmemelidir.
