OMN TR 450 1995
- Durum: kullanılmış
- yayınlanmış: 18/06/2026
- 26IND49272
Teknik veriler
- Durum: kullanılmış
- Yıl: 1995
Tanım

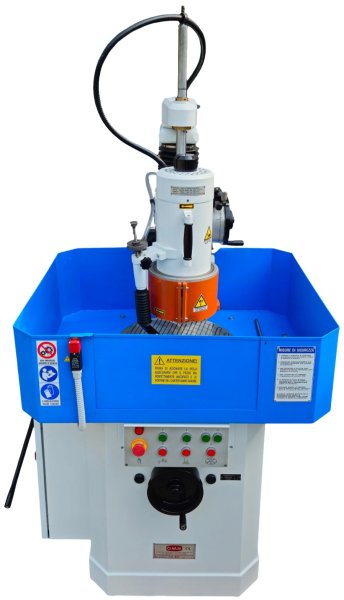

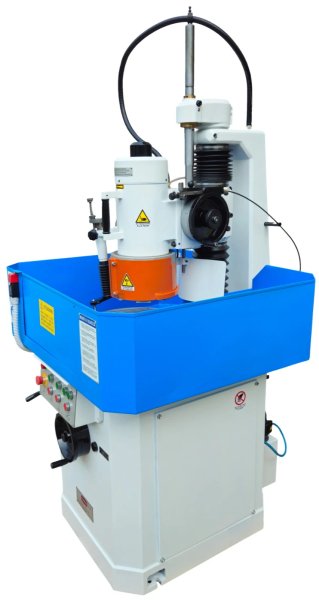

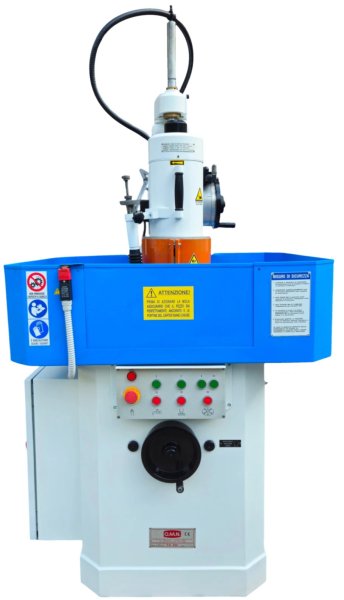

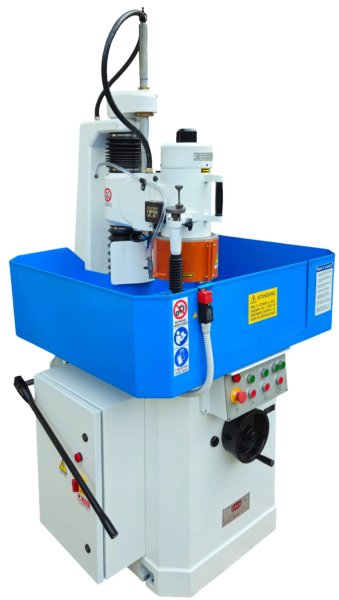

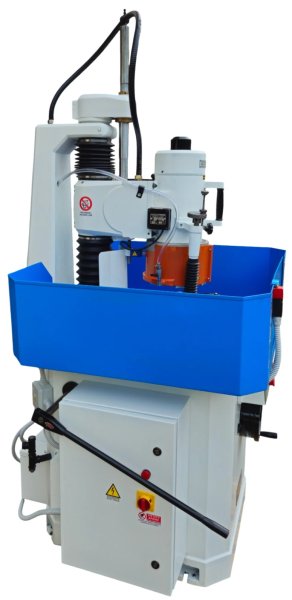

Otomatik Döner Tabla Taşlama Makinesi
O.M.N. Model T.R. 450
CE ONAYLI MAKİNE, TAMAMEN İTALYA'DA ÜRETİLMİŞ, YENİLENMİŞ VE UYUMLU, MANYETİK AYNA VE AKSESUARLARIYLA BİRLİKTE, KULLANIM KILA ...
Otomatik Döner Tabla Taşlama Makinesi
O.M.N. Model T.R. 450
CE ONAYLI MAKİNE, TAMAMEN İTALYA'DA ÜRETİLMİŞ, YENİLENMİŞ VE UYUMLU, MANYETİK AYNA VE AKSESUARLARIYLA BİRLİKTE, KULLANIM KILAVUZU
Bu otomatik döner tabla taşlama makinesi/yüzey taşlama makinesi, son derece hassas ve pürüzsüz yüzeyler elde etmek için gereken tüm aksesuarlarla birlikte standart olarak gelir; dişli redüktörlü ve değişken hız tahrikli iki hızlı motor, tablanın dönüşünü kontrol ederek 2 ila 17 rpm arasında değişen hızlar sağlar.
Bu geniş seçenek yelpazesi, malzemenin sertliğine bağlı olarak hedeflenen hızların programlanmasına olanak tanır. Taşlama başlığı, kademeli bir el çarkı kullanılarak devir başına 1 mm hızla ilerler. Bir mandal düğmesi, darbe başına 0,01, 0,02, 0,03 veya 0,04 mm olarak ayarlanabilen otomatik mikrometrik besleme hızını ayarlamanıza olanak tanır.
Besleme hızı, darbe başına 0,01 mm olarak ayarlandığında otomatik olarak sıfırda durur. Otomatik besleme hızı, tabla dönüş hızıyla senkronize edilir.
Bu otomatik döner tabla taşlama makinesi, maksimum 460 mm çapındaki yüzeylerin ve maksimum 500 mm çapındaki dairesel taç yüzeylerin taşlanması için uygundur. Taşlama makinesinin mükemmel hizalaması, ayar vidaları ayarlanarak geri kazanılabilir ve böylece zaman içinde yüksek kaliteli sonuçlar elde edilir.
Başlıca Özellikler
Makinenin geometrik stabilitesini zaman içinde korumak için DÖKME DEMİR TABAN.
Körük ile korunan, dört ayarlanabilir hassas rulmanla desteklenen ve bu tip otomatik döner tabla taşlama makinesi için cömertçe boyutlandırılmış KALIN KROM KAPLI DÖKME DEMİR KOLON.
Taşlama makinesi motorunun sürekli çalışma sırasında aşırı ısınmasını önlemek ve krank mili ve rulmanların sabit sıcaklığını korumak için çift cidarlı hava soğutmalı üç fazlı motor.
Sertleştirilmiş, taşlanmış ve dinamik olarak dengelenmiş şaft, bu tip otomatik döner tablalı taşlama makinesi için cömertçe boyutlandırılmış hassas bilyalı rulmanlarla desteklenir ve termal genleşmeyi absorbe etmek için yaylarla önceden ayarlanmış boşluk sağlar.
Dikey hareket vidası, taşlama tekerleğinin çalışma alanını engellerden arındırmak ve bu otomatik döner tablalı taşlama makinesi modelinde toz birikmesini önlemek için tasarlanmış hareketle, karşılıklı, ayarlanabilir bilyalı rulmanlarla desteklenir.
Taşlama makinesinin dikey hareket vidasının daha iyi korunması için metal körükler.
Otomatik döner tablalı taşlama makinesinin dikey hareket vidasının zamanla oluşabilecek aşınmasını telafi etmek için karşılıklı bronz somunlar.
Kolonun tabanında, kolon desteğinde ve taşlama tekerleği motorunda bulunan hizalama taşlama pimleri, taşlama makinesinin yeniden hizalanmasına yardımcı olarak uzun ömürlü, paralel yüzeyler elde edilmesini sağlar.

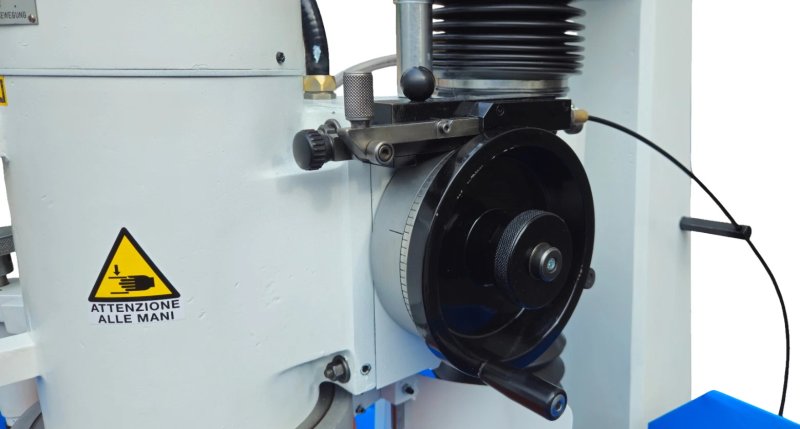

Taşlama tekerleği motorunun otomatik olarak aşağı inmesini programlamak için, üç rulmanla desteklenen ve bir çift helisel dişli vasıtasıyla vidaya bağlı, kademeli bir tamburla donatılmış taşlama el çarkı.
Otomatik, programlanabilir mikrometrik ilerleme için mandallı düğme (0,01 – 0,02 – 0,03 – 0,04 mm/darbe), talaş kaldırma hızı 0,01 mm/darbe olarak programlandığında sıfır durdurma özelliği.
Taşlama tekerleğinin çalışma yüksekliğinin maksimum düzeyde kullanılmasını sağlamak ve manyetik olmayan iş parçalarını ve manyetik ayna ve kendinden merkezlemeli ayna gibi aksesuarları sıkıştırmak için zemin.
Düşük voltaj kontrolleri, koruyucu, gösterge ışığı ve bu tip otomatik döner tabla taşlama makinesi için tüm güvenlik ve uyumluluk gereksinimleri.
Otomatik döner tabla taşlama makinesinin kolları, şekilleri ve boyutları, güncel ergonomik önerilere uygun olarak tasarlanmıştır.
Standart Ekipman
Segment tutucu (segmentli)

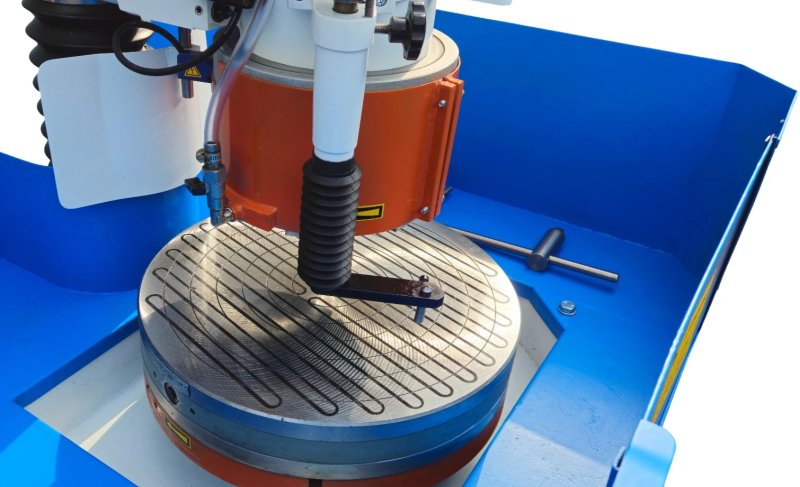

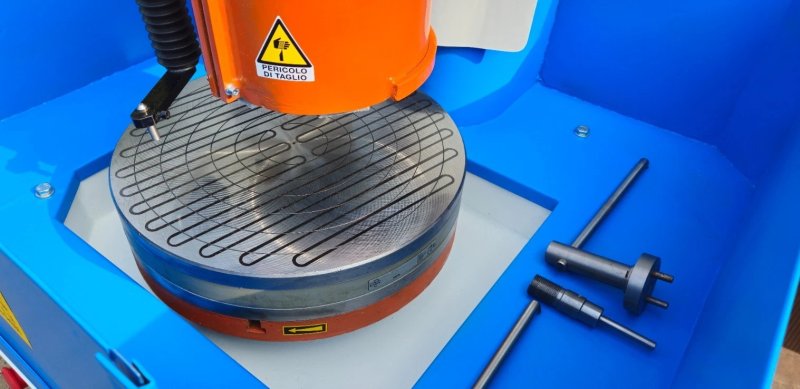

Manyetik ayna çapı 445 mm
Kalın krom kaplı kolon
Yarı otomatik elmas bileme ünitesi
Soğutma sistemi
Otomatik taşlama taşı motoru indirme
Tabla hız varyatörü
Kullanım kılavuzu
Servis anahtarları
Teknik özellikler
Maksimum taşlama yüzeyi ø 460 mm
Kullanılabilir taban yüzeyi ø 450 mm
Taşlama taşı ile taban arasındaki mesafe (manyetik mandren olmadan) 300 mm
Dökme demir kolon ø 115 mm
Metal/kauçuk vida/kolon koruma körüğü
Kalın krom kaplı dökme demir kolon dahildir
El çarkı dönüşü başına hızlı ilerleme 1 mm
Mikrometrik ilerleme 0,01 ÷ 0,04 mm
Tabla hızıyla senkronize otomatik ilerleme dahildir
Yarı otomatik elmas bileme ünitesi dahildir
Taşlama taşı motor hızı 2800 rpm
Aşındırıcı segment tutucu dahildir, mm ø 230
Dişli redüktör ve hız varyatörü ile tabla hızı: 2 ÷ 17 devir/dakika
Taşlama taşı motor gücü: 3,6 kW - (HP) (5,5)
Döner tabla motor gücü: 0,37 kW - (HP) (0,55)
Elektrikli pompa gücü: 0,06 kW
Opsiyonel manyetik mandren, ø 450 mm
Makine genişliği x derinliği: 1120 x 1200 mm
Maks./min. makine yüksekliği: 2150/2070 mm
Net ağırlık: 750 kg
Çalışma
Revize edildi
CE uyumlu
Yeniden donatılmış
