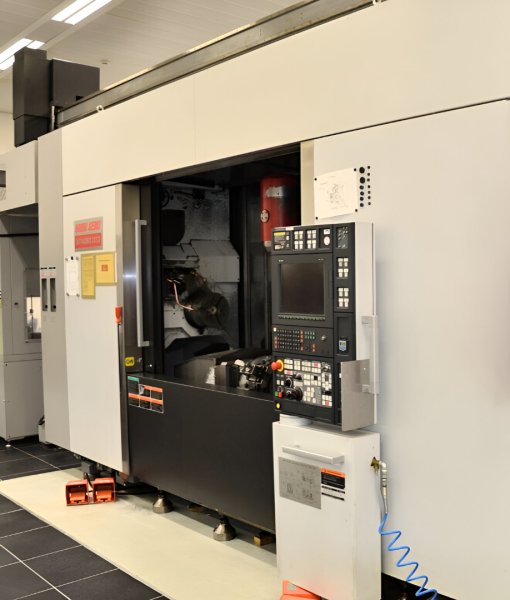

MORI SEIKI NT4250 DCG/1500 SZ 2008
- Durum: kullanılmış
- yayınlanmış: 17/09/2026
- 26IND49552
Teknik veriler
- Durum: kullanılmış
- Yıl: 2008
Tanım

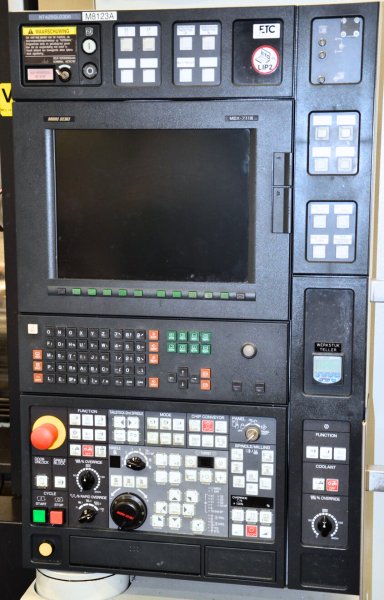

Sayısal kontrol: FS-31IA5 (MAPPS 3)
Kapasite
Z ekseni hareketi (mm): 1550 + 100
Tornalama uzunluğu (mm): 1542
Salınım çapı (mm): ø: 660
Salınım çapı (mm): ø: 730
İş mili merkezleri aras ...
Sayısal kontrol: FS-31IA5 (MAPPS 3)
Kapasite
Z ekseni hareketi (mm): 1550 + 100
Tornalama uzunluğu (mm): 1542
Salınım çapı (mm): ø: 660
Salınım çapı (mm): ø: 730
İş mili merkezleri arası mesafe (mm): 1862
Tornalama çapı (mm): Alt taret: 350 mm
Kılavuz kapasitesi: 80/80 mm

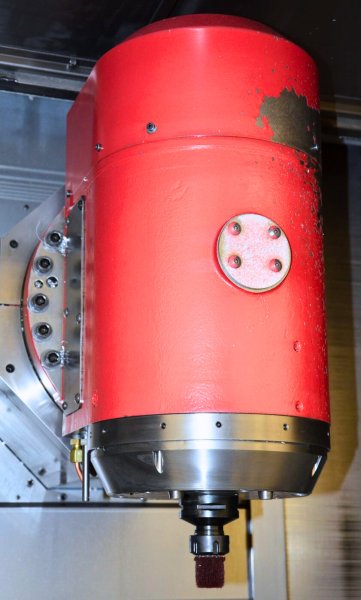

Tornalama-frezeleme iş mili
X ekseni hareketi: 750 mm
Y ekseni hareketi: ±210 mm
B ekseni açısı: ±120° (indeks 1°)
C ekseni açısı: 360° (0,001°)
İş mili dönüş hızı: 12.000 rpm
İş mili gücü: 18,5 kW (30 dk/sürekli)
Takım magazini
Pozisyon sayısı: 100
Takım tutucu tipi: CAPTO C6
Maksimum takım uzunluğu: 400 mm
Maksimum takım çapı: 140 mm
Maksimum takım ağırlığı: 8 kg
Alt taret
X ekseni hareketi: 195 mm
Z ekseni hareketi: 1525 mm
Takım pozisyon sayısı: 12
Tahrikli takımlar: 6000 rpm
Frezeleme fonksiyonu: MEVCUT

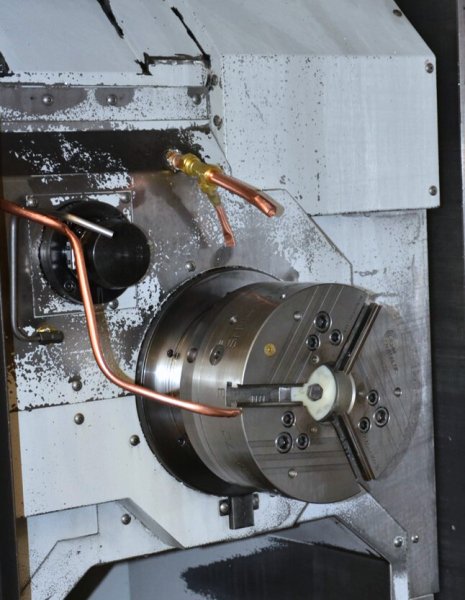

Ana mil
Mil dönüş hızı rpm: 4000
Mil gücü kW: 22 / 18,5 (30 dk/sürekli)
Talaş çapı Çubuk çapı (mm): ø: 91

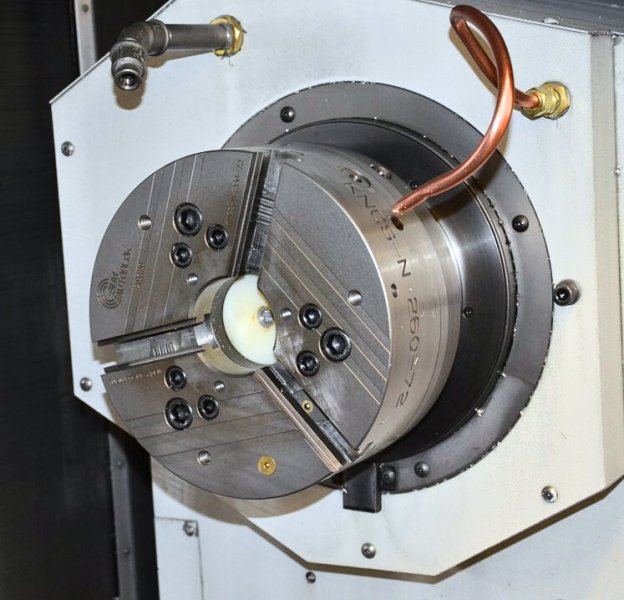

Karşı mil
Mil dönüş hızı (rpm): 4000
Mil gücü (kW): 22 / 18,5 (30 dk/sürekli)
Çubuk adım çapı (??): 91

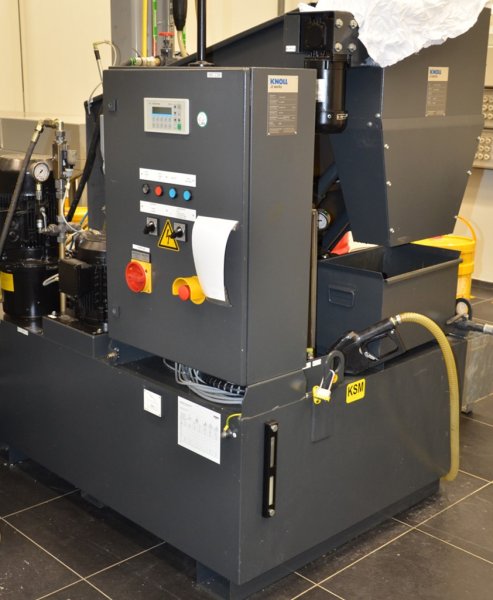

Yağlama ve soğutma sistemi
Yüksek basınç (bar): 28
Ekipman
Elektronik el çarkı
Talaş konveyörü
Takım bütünlüğü monitörü
Çalışma alanı aydınlatması
Harici hava üfleyici
Soğutma sıvısı tabancası
Dahili soğutma sıvısı beslemesi
Ölçüm probu

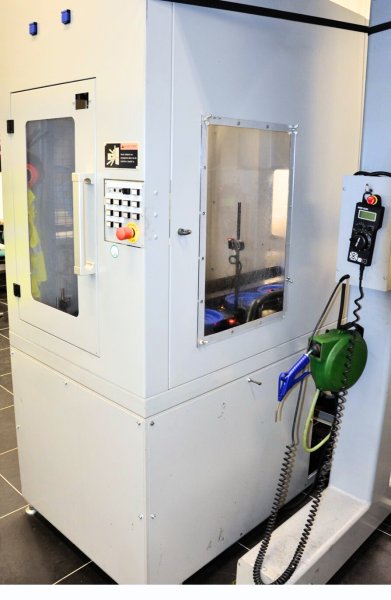

Gantry yükleyici LG-10 10 palet, palet başına 10 kg, parçalar Ø200 x 150 mm (genişlik x yükseklik)
Ana makinenin boyutları ve ağırlığı:
Uzunluk: 6800 mm
Genişlik: 3200 mm
Yükseklik: 2900 mm
Ağırlık: 25.600 kg
